恒温恒湿试验箱的六大系统

恒温恒湿试验箱的六大系统

01

制冷

制冷系统是综合试验箱的关键部分之一。一般来说，恒温恒湿试验箱制冷方式都是机械制冷以及辅助液氮制冷，机械制冷采用蒸汽压缩式制冷，它们主要由压缩机，冷凝器，节流机构和蒸发器组成。如果我们试验的温度低温要达到-60℃，单级制冷难以满足要求，恒温恒湿箱的制冷方式一般采用复迭式制冷。恒温恒湿箱的制冷系统由两部分组成，分别称为高温部分和低温部分，每一部分是一个相对独立的制冷系统。高温部分中制冷剂的蒸发吸收来自低温部分的制冷剂的热量而汽化;低温部分制冷剂的蒸发则从被冷却的对象(试验箱内的空气)吸热以获取冷量。高温部分和低温部分之间是用一个蒸发冷凝器联系起来，它既是高温部分的冷凝器，也是低温部分的冷凝器。

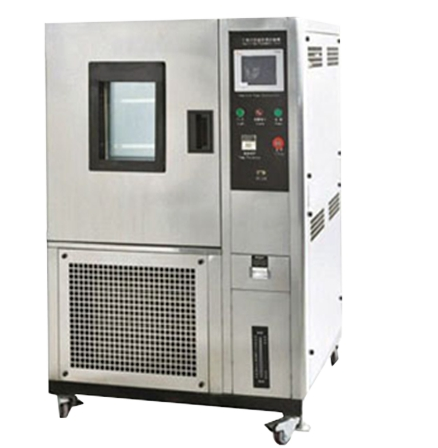

恒温恒湿试验箱

斜率分流式蒸发器、进口密闭式压缩机

02加热

恒温恒湿试验箱的加热系统相对制冷系统而言，是比较简单。它主要由大功率电阻丝组成，由于试验箱要求的升温速率快，因此试验箱的加热系统功率也会随着要求变大。而且在试验箱的底板也设有加热器。

03 控制恒温恒湿试验箱控制系统是综合试验箱的核心，它决定了试验箱的升温速率，精度等重要指标。现在试验箱的控制器大都采用PID控制，也有少部分采用PID与模糊控制相组合的控制方式。由于控制系统基本上属于软件的范畴，而且此部分在使用过程中，一般不会出现问题。

控制系统

04湿度

恒温恒湿试验箱温度系统分为加湿和除湿两个子系统。加湿方式一般采用蒸汽加湿法，即将低压蒸汽直接注入试验空间加湿。这种加湿方法加湿能力，速度快，加湿控制灵敏，尤其在降温时容易实现强制加湿。

除湿方式有两种：机械制冷除湿和干燥除湿。机械制冷除湿的除湿原理是将空气冷却到露点温度以下，使大于饱和含湿量的水汽凝结析出，这样就降低了湿度。干燥器除湿是利用气泵将试验箱内的空气抽出，并将干燥的空气注入，同时将湿空气送入可循环利用的干燥进行干燥，干燥完后又送入试验箱内，如此反复循环进行除湿。

05传感器

恒温恒湿试验箱传感器主要是温度和湿度传感器。温度传感器应用较多的是铂电组和热电偶。湿度的测量方法有两种：干湿球温度计法和固态电子式传感器直接测量法。由于干湿球法测量精度不高，现在的恒温恒湿箱正逐步的以固态传感器代替干湿球来进行湿度的测量。

06逆风循环

恒温恒湿试验箱空气循环系统正常情况下由离心式风扇和驱动其运转的电机构成。它提供了试验箱内空气的循环。
